Лабораторная работа №4

Пример решения задачи

Задача

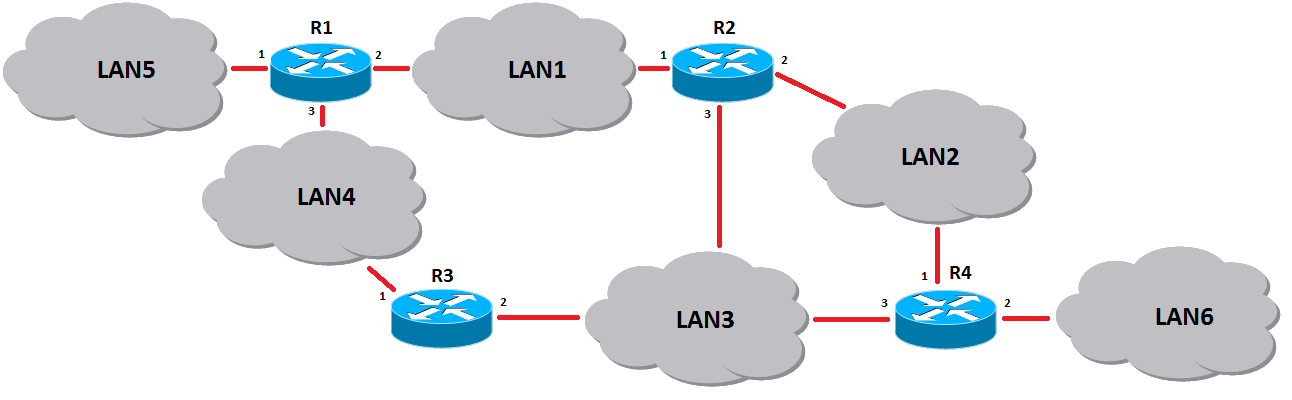

На предприятии имеется локальная сеть, разделенная на несколько подсетей с помощью маршрутизаторов. Схема сети представлена на следующем рисунке (цифрами указаны номера интерфейсов маршрутизаторов):

Схема сети

Необходимо:

разделить исходную сеть на подсети и назначить адреса интерфейсам маршрутизаторов при условии, что в подсетях расположено определенное число узлов

составить таблицу маршрутизации для маршрутизатора R1

Исходная сеть: 10.0.0.0/255.255.255.0

Количество узлов в сетях:

Сеть 1 Сеть 2 Сеть 3 Сеть 4 Сеть 5 Сеть 6

8 4 18 6 1 7

Сеть 1	Сеть 2	Сеть 3	Сеть 4	Сеть 5	Сеть 6
8	4	18	6	1	7

Решение

Сеть 3: 10.0.0.0/255.255.255.224

10.0.0.31 - широковещательный адрес подсети (broadcast)

10.0.0.1 - R3(2)

10.0.0.2 - R2(3)

10.0.0.30 - R4(3)

10.0.0.3 - 10.0.0.20 - 18 узлов

Сеть 1: 10.0.0.32/255.255.255.240

10.0.0.47 - широковещательный адрес подсети (broadcast)

10.0.0.33 - R1(2)

10.0.0.34 - R2(1)

10.0.0.35 - 10.0.0.42 - 8 узлов

Сеть 4: 10.0.0.48/255.255.255.240

10.0.0.63 - широковещательный адрес подсети (broadcast)

10.0.0.49 - R1(3)

10.0.0.50 - R3(1)

10.0.0.51 - 10.0.0.56 - 6 узлов

Сеть 6: 10.0.0.64/255.255.255.240

10.0.0.79 - широковещательный адрес подсети (broadcast)

10.0.0.65 - R4(2)

10.0.0.66 - 10.0.0.72 - 7 узлов

Сеть 2: 10.0.0.80/255.255.255.248

10.0.0.87 - широковещательный адрес подсети (broadcast)

10.0.0.85 - R2(2)

10.0.0.86 - R4(1)

10.0.0.81 - 10.0.0.84 - 4 узла

Сеть 5: 10.0.0.88/255.255.255.252

10.0.0.91 - широковещательный адрес подсети (broadcast)

10.0.0.90 - R1(1)

10.0.0.89 - 1 узел

Таблица маршрутизации маршрутизатора R1:

Сеть Адрес сети Маска Шлюз Интерфейс Метрика

1 10.0.0.32 255.255.255.240 10.0.0.33 10.0.0.33 0

2 10.0.0.80 255.255.255.248 10.0.0.34 10.0.0.33 1

3 10.0.0.0 255.255.255.224 10.0.0.50 10.0.0.49 1

4 10.0.0.48 255.255.255.240 10.0.0.49 10.0.0.49 0

5 10.0.0.88 255.255.255.252 10.0.0.90 10.0.0.90 0

6 10.0.0.64 255.255.255.240 10.0.0.34 10.0.0.33 2

Сеть	Адрес сети	Маска	Шлюз	Интерфейс	Метрика
1	10.0.0.32	255.255.255.240	10.0.0.33	10.0.0.33	0
2	10.0.0.80	255.255.255.248	10.0.0.34	10.0.0.33	1
3	10.0.0.0	255.255.255.224	10.0.0.50	10.0.0.49	1
4	10.0.0.48	255.255.255.240	10.0.0.49	10.0.0.49	0
5	10.0.0.88	255.255.255.252	10.0.0.90	10.0.0.90	0
6	10.0.0.64	255.255.255.240	10.0.0.34	10.0.0.33	2
