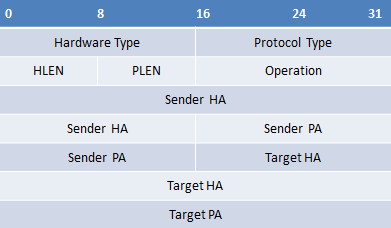

Структура кадра ARP
- Hardware Type
- тип используемого протокола канального уровня (протоколу Ethernet соответствует 0x0001)
- Protocol Type
- тип используемого протокола сетевого уровня (протоколу IPv4 соответствует 0x0800, ARP - 0x0806)
- HLEN (Hardware Length)
- размер физического адреса в байтах (адреса Ethernet имеют длину 6 байт)
- PLEN (Protocol Length)
- размер логического адреса в байтах (IPv4-адреса имеют длину 4 байта)
- Operation
- тип информационного кадра ARP (ARP Request = 1, ARP Response = 2, RARP Request = 3, RARP Response = 4)
- Sender HA (Hardware Address)
- физический адрес отправителя
- Sender PA (Protocol Address)
- логический адрес отправителя
- Target HA (Hardware Address)
- физический адрес получателя
- Target PA (Protocol Address)
- логический адрес получателя

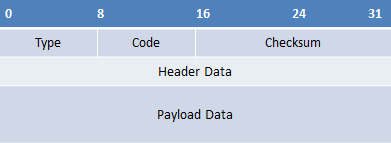

Структура пакета ICMP
- Type
- тип сообщения ICMP
- Code
- код
- Checksum
- контрольная сумма
- Header Data
- поле содержит Идентификатор (Identifier) и Порядковый номер (Sequence number) необходимые для корректного определения отправителя
- Payload Data
- поле необходимо для хранения и передачи ответов различного типа
Дополнительно
